Diagrama de Momento

De

 Momento Flector

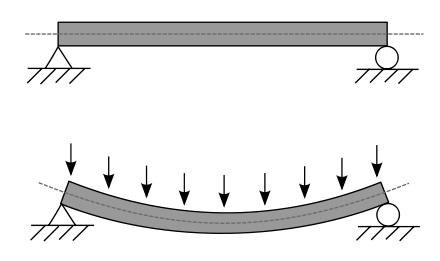

Se denomina momento flector, o momento de flexión, a un momento de fuerza resultante de una distribución de tensiones sobre una sección transversal de un prisma mecánico flexionado o una placa que es perpendicular al eje longitudinal a lo largo del que se produce la flexión.

Es una solicitación típica en vigas y pilares y también en losas ya que todos estos elementos suelen deformarse predominantemente por flexión. El momento flector puede aparecer cuando se someten estos elementos a la acción de un momento o también de fuerzas puntuales o distribuidas.

Los signos que determinan los momentos flectores en vigas como positivos o negativos dependen del efecto que dicho momento produce , cuando el efecto del momento produce tensiones en las fibras inferiores de la viga se habla de un momento positivo, mientras que si el momento produce tensiones en las fibras superiores de la viga se hablara que se produjo un momento negativo.

Diagrama de Momento

Para elementos lineales perpendiculares tipo barra, el momento flector se define como una función a lo largo del eje neutro del elemento, donde "x" representa la longitud a lo largo de dicho eje. El momento flector así definido, dadas las condiciones de equilibrio, coincide con la resultante de fuerzas de todas las fuerzas situadas a uno de los dos lados de la sección en equilibrio en la que pretendemos calcular el momento flector. Debido a que un elemento puede estar sujeto a varias fuerzas, cargas distribuidas y momentos, el diagrama de momento flector varía a lo largo del mismo. Asimismo las cargas estarán completadas en secciones y divididas por tramos de secciones.

El primer método que se usa para la construcción de diagramas de momentos es el método de secciones, el cual consiste en realizar cortes imaginarios a lo largo de un elemento y aplicar las ecuaciones del equilibrio. Supóngase que se realiza un corte imaginario sobre una viga, como la pieza continúa en su lugar, se puede considerar que se encuentra empotrado a la otra parte de la viga, por lo que existen reacciones que impiden el desplazamiento. En el caso del momento, es posible realizar una suma de momentos en el punto en el que se realizó el "corte". Se debe contar cada fuerza, carga distribuida y momento hasta donde se realizó el corte. En el método de secciones es necesario realizar un corte por cada factor que cambie la distribución del diagrama de momentos.


Video de apoyo:


Bibliografia:

Anonimo. (2021). Momento flector. 11 de noviembre de 2021, de Wikipedia Sitio web: https://es.m.wikipedia.org/wiki/Momento_flector
